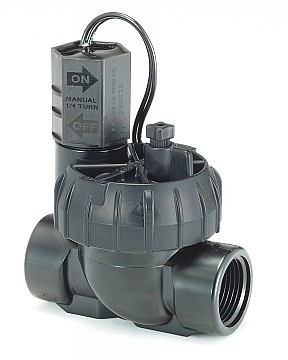

JAR TOP VANA (JTV) Serisi

Çok yönlü, pratik, uygun fiyat – Vana bakımı hiç bu kadar kolay olmamıştı.

Uygulama

  • Rain Bird Jar Top Valve (JTV) vanalar çok yönlü, güvenli ve bakımı kolaydır. Küçük kamu alanları ve bahçe sulama sistemleri için idealdirler. Dişli kapakları herhangi bir alete gereksinim duymadan vanaya ulaşımı ve bakımı kolaylaştırmaktadır. Çünkü vidasız bir yapıya sahiptirler.

Genel Özellikler

  • 1" (26/34) giriş şekilli iç dişli olarak temin edilebilirler: JTV, JTVF, JTV-MM, JTV-9V ve 100-JTV-MM-9V.
  • Çift filitre sayesinde yüksek güvenilirlik.
  • Otomatik temizlenen giriş filitreli (200 mikron) Buna-N diyafram ve dayanıklılık sağlayan paslanmaz çelik yay.
  • Düşük elektrik akımlı ve plançer takılı tek parça solenoid.
  • Vananın çıkışında RBY filtresi takılıysa düşük debi miktarında bile çalışma sağlanır.
  • Manuel olarak içini boşaltma sayesinde montaj ve sistemi çalıştırma sırasında pisliklerin dışarı atılması.
  • İçini boşaltma sayesinde püskürtmesiz manuel çalıştırma.
  • Dişli kapak sayesinde kapağın kolay takılıp çıkarılması.
  • Az sayıda parça sayesinde kolay bakım.
  • Kolay bakım için çıkartılabilir Diyafram.
  • Giriş ve çıkış kombinasyonu dış dişli olarak da elde edilebilir (100-JTV-MM / 100 JTVMM-9V), debi ayarlı (JTVF) yada fabrika çıkışlı Latching Solenoid (100-JTV-9V / 100- JTV-MM-9V).

Teknik Özellikler

  • Debi oranı: 0,23 - 6,8 m³/h
    0,75 m³/h ‘den daha düşük ugulamalarda yada Mikro sulama için vanaya
    RBY-100-200MX filitre takmanız önerilir
    Basınç aralığı: 1,0 - 10,4 bar
    Çalışma Sıcaklıkları:
    Su sıcaklığı azami 43º C' ye kadar
    Çevre sıcaklığı azami 52º C' ye kadar.

Elektriksel Veriler

  • Solenoid: 24 VAC / 50 Hz
    Giriş Akımı: 0,30 A (7,2 VA)
    Daimi Akım: 0,19 A (4,6 VA)
    Dekoder Sistem ile kullanmak için değildir.

Boyutlar

  • Yükseklik: 12,7 cm
    Uzunluk: 100-JTV / JTVF / JTV-9V: 10,2 cm
    100-JTV-MM: 13,7 cm
    Genişlik: 7,9 cm

Modeller

  • 100-JTV: 1" (26/34) İç dişli
  • 100-JTVF: 1" (26/34) Debi ayarlı iç dişli.
  • 100-JTV-9V: 1" (26/34) İç dişli + latching solenoid TBOS.
  • 100-JTV-MM: 1" (26/34) Dış dişli x dış dişli.
  • 100-JTV-MM-9V: 1" (26/34) dış dişli x latching dış dişli solenoid.



  • BW-JTV: JTV üst kapak anahtarı. Ulaşması zor alanlarda JTV/JTVF kapaklarını çıkarabilmek ve sıkıştırabilmek için kullanılır. Selenoid takılı iken, üst kapak çıkarılabilir.
